Виртуальная мини-лаборатория Omega.
Энциклопедия разъемов
Внешний разъем программатора Orange SE (16 pin)
| 1 - GND | 2 - P0 | 3 - P1 | 4 - P2 | 5 - P3 | 6 - P4 | 7 - P5 | 8 - VCC |
| 9 - GND | 10 - P6 | 11 - P7 | 12 - P8 |
Разъем адаптера LA (20 pin)
| GND | P0 | P1 | P2 | P3 | P4 | P5 | P6 | P7 | VIO |
| GND | P8 | P9 | P10 | P11 | P12 | P13 | P14 | P15 | P16 |
Разъем адаптера MTRK - один ряд (16 pin)
| 1 - GND | 2 - RXD | 3 - TXD | 4 - RST | 5 - OSC | 6 - PDX | 7 - VPPR | 8 - VCC |
Разъем адаптера MTRK V3 (20 pin)
| 2 - GND | 4 - RXD | 6 - TXD | 8 - RST | 10 - OSC | 12 - PDX | 14 - VPPR | 16 - VCC | 20 - GND | |
| 1 - GND | 3 - RXD | 5 - TXD | 7 - RST | 9 - OSC | 11 - AS | 13 - VPPR | 15 - VCC | 17 - VLIM | 19 - GND |
Разъем адаптера TMS (20 pin)
| 2 - GND | 4 - A0 | 6 - A1 | 8 - A2 | 10 - A3 | 12 - A4 | 14 - A5 | 16 - A6 | 18 - A7 | 20 - VCC |
| 1 - GND | 3 - D3 | 5 - D4 | 7 - D6 | 9 - D7 | 11 - RST | 13 - CLK | 15 - INT | 17 - MC | 19 - VCC |
Разъем адаптера PICAVR (5 pin)
| 1 - GND | 2 - VCC | 3 - Vpp | 4 - CLK | 5 - DATA |
Разъем адаптера PICAVR (7 pin)
| 1 - GND |
2 - VCC |
3 - Vpp MCLR - |
4 - Z0 CLK SCK |
5 - Z1 DATA MISO |
6 - Z2 - MOSI |
7 - Z3 - RST |

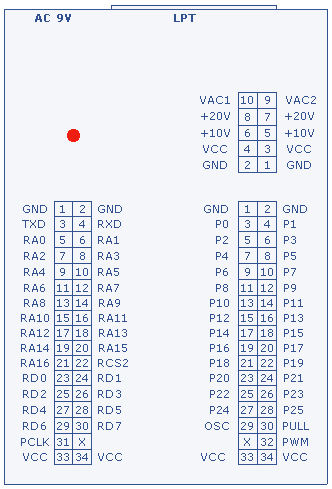

Базовый блок
